Projekt 2.1 - Přechod pro chodce

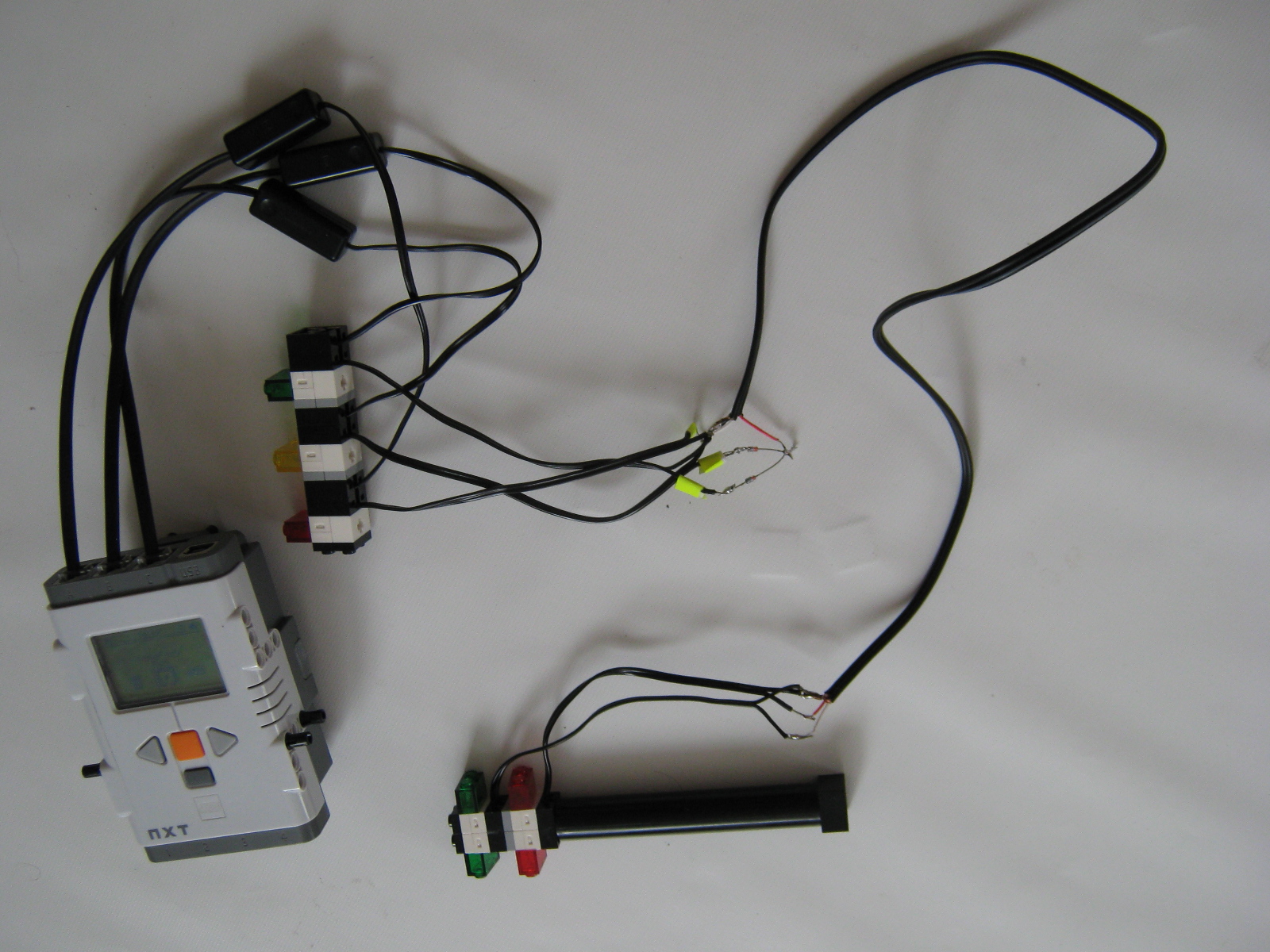

4. Propojení semaforů

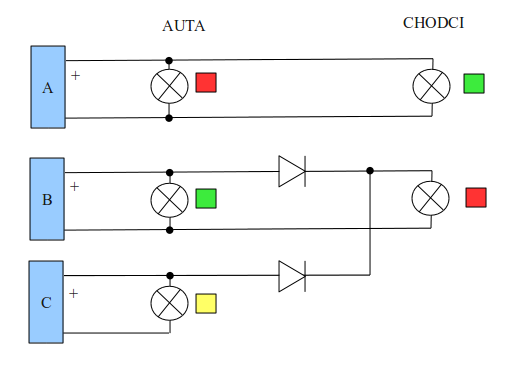

Schéma zapojení semaforů

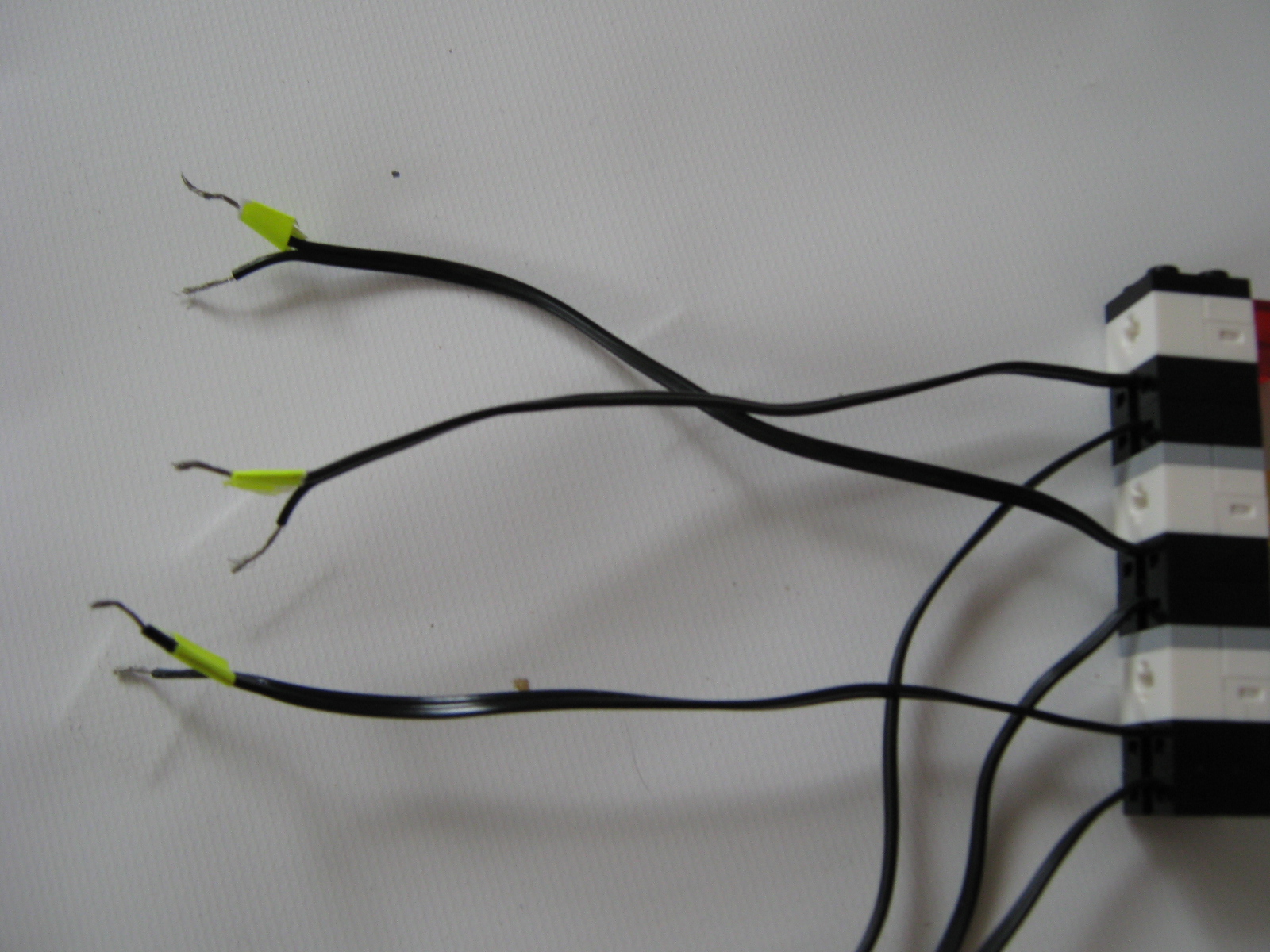

- Kostka NXT má pouze tři výstupy.
- Proto musíme lampy, které svítí současně propojit.

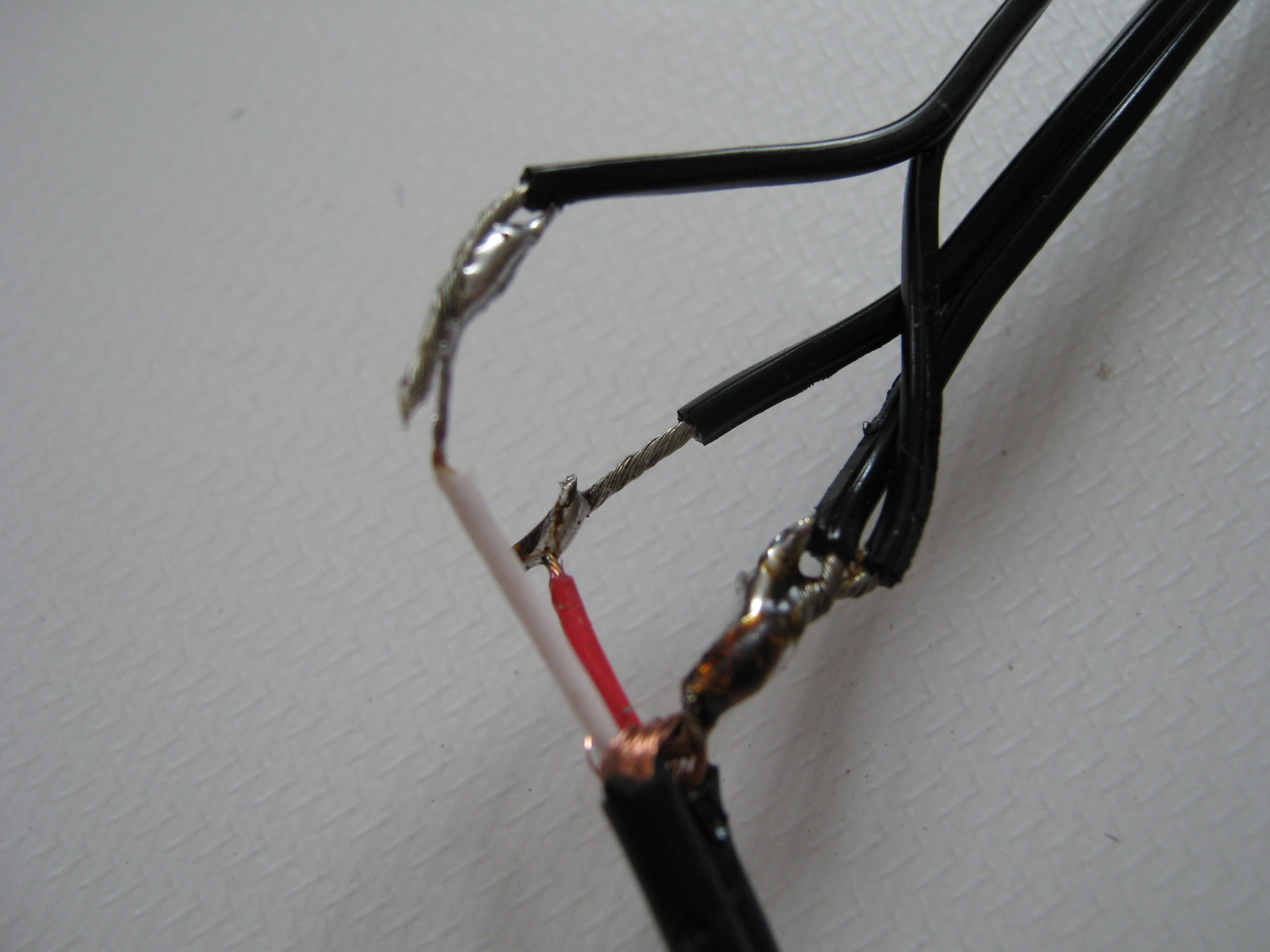

- Červená z velkého semaforu se propojí se zelenou semaforu pro chodce.
- Zelená a žlutá z velkého semaforu se propojí s červenou semaforu pro chodce.

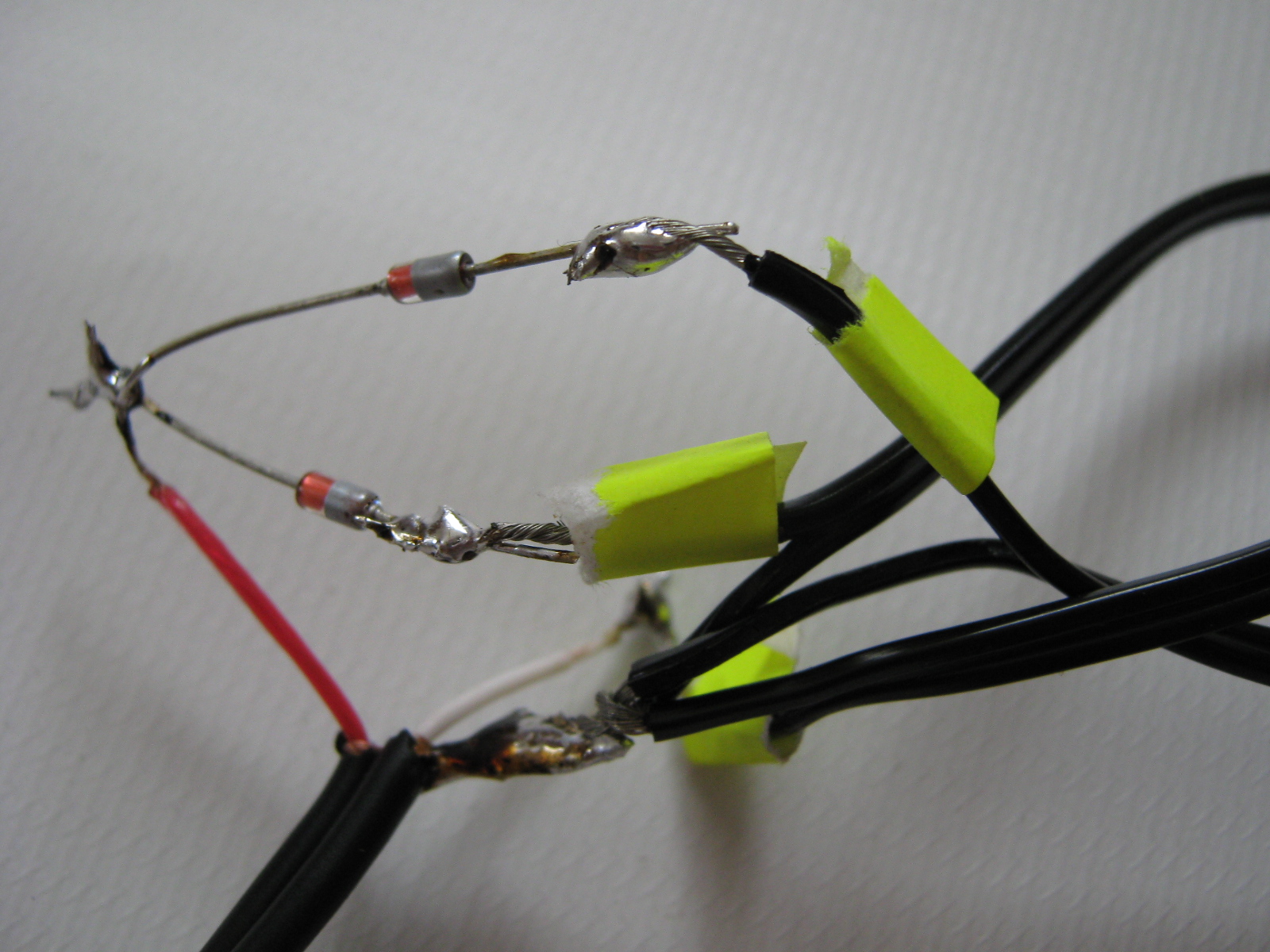

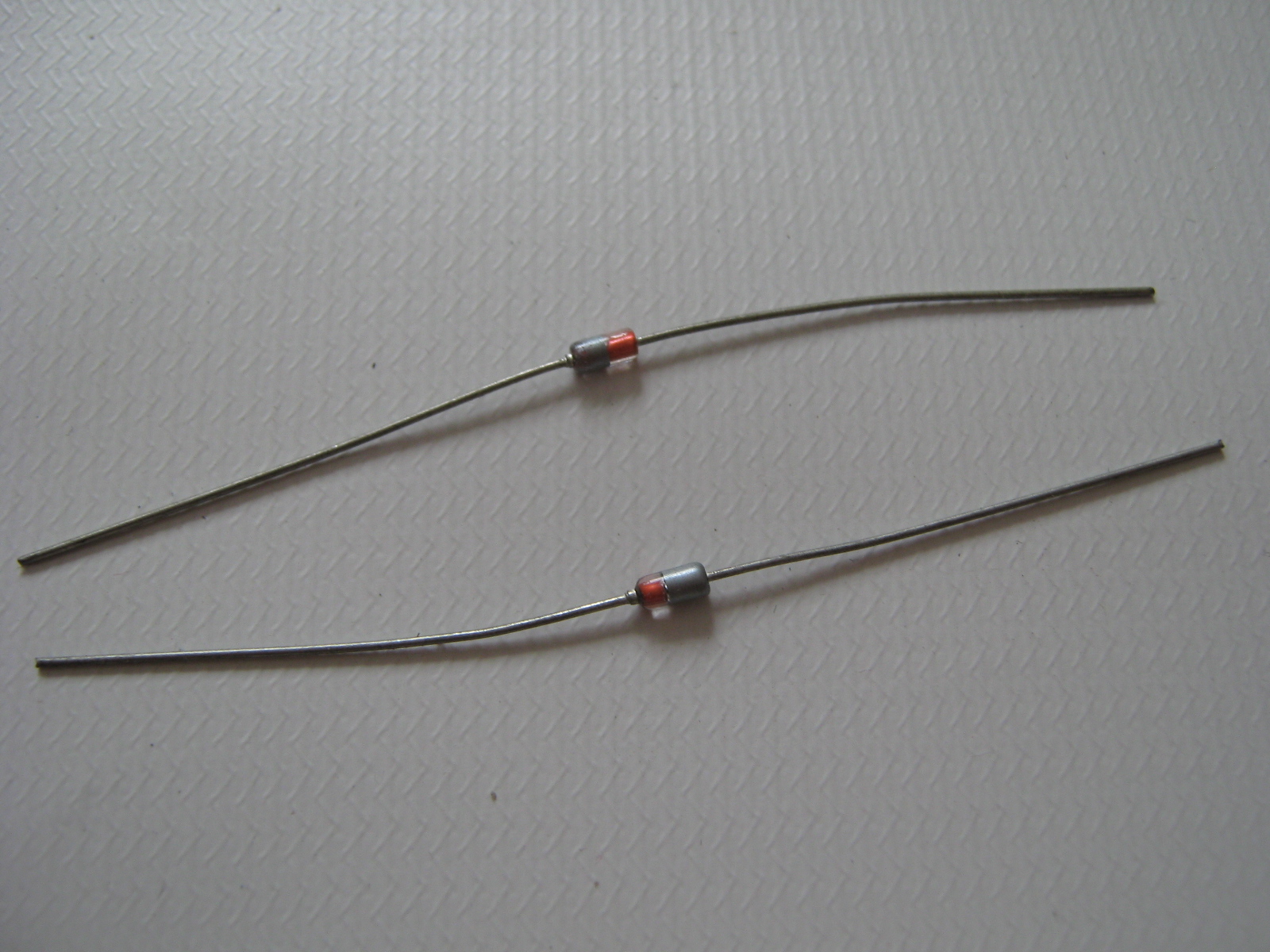

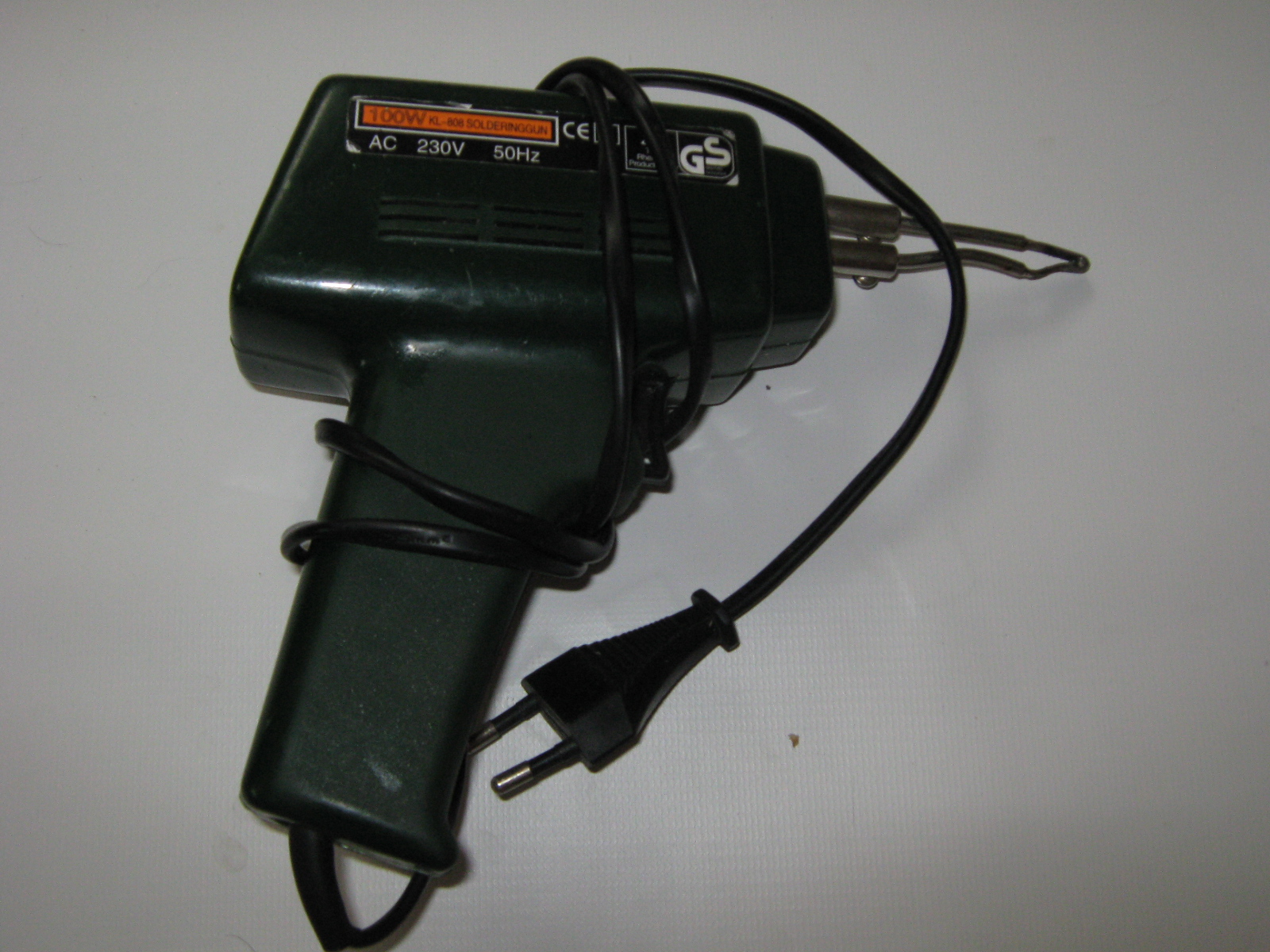

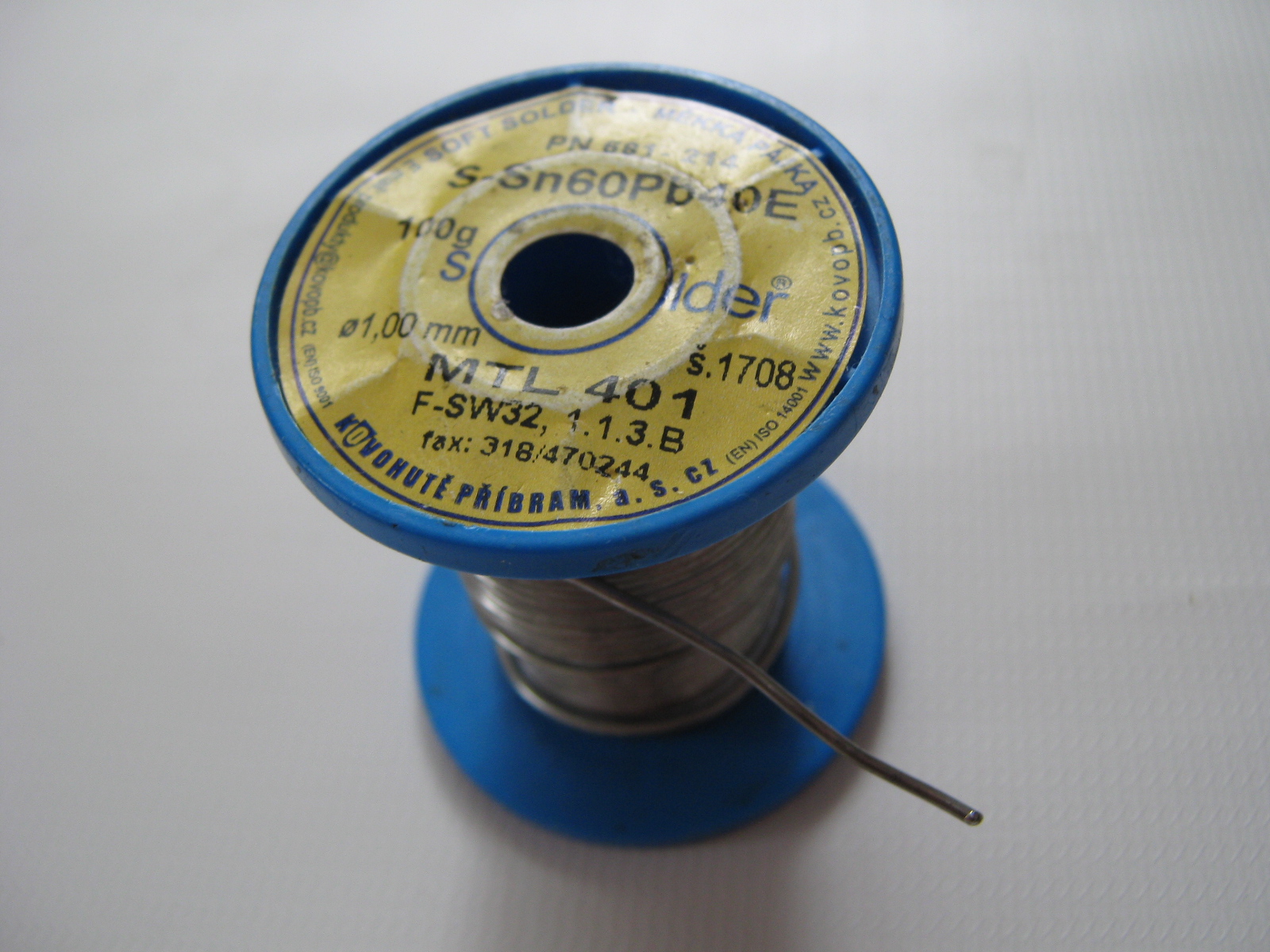

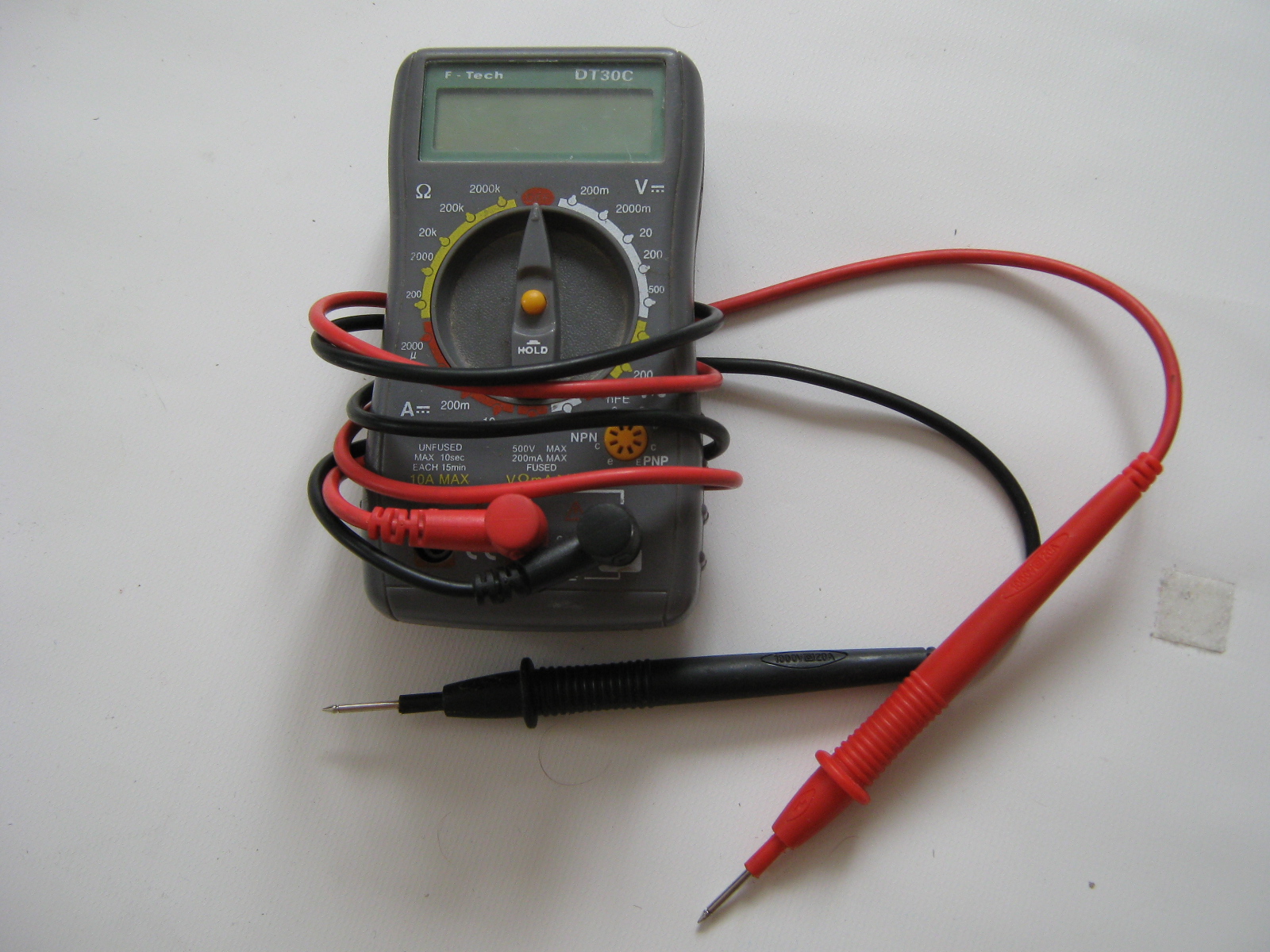

- Zde ale musíme použít diody, aby se zelené a žluté světlo nepropojilo mezi sebou.
- Dioda propouští stejnosměrný el. proud pouze jedním směrem, díky tomu zůstanou světla na semaforu pro auta nezávislá.
